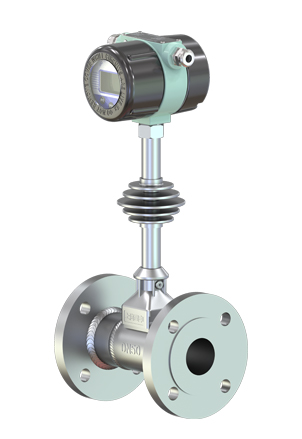

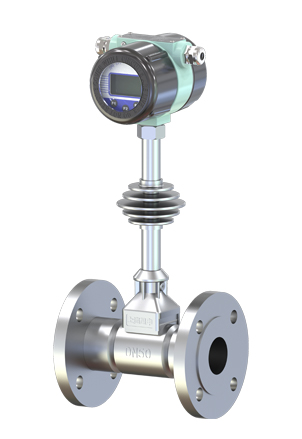

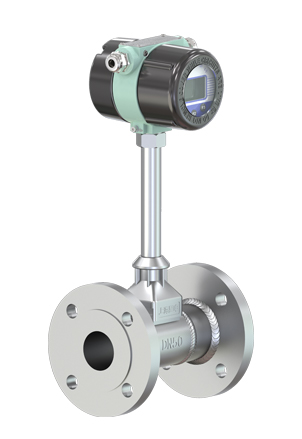

    涡街流量计

    SM2系列涡街流量计是利用卡门涡街原理和法拉第电磁感应原理研制而成的,测量封闭管道中流体流速,反映流体体积流量的流量计。产品性能稳定可靠,它由涡街流量传感器和流量显示仪组成。符合中华人民共和国机械行业标准JB/T9249-1999《涡街流量传感器》。该系列产品可以测量饱和蒸汽、过热蒸汽、一般气体、压缩空气、天然气、煤气、工业用水、排水、高低温液体等多种介质。广泛应用于冶金、石油化工、轻工业、食品、及水处理等行业。

    产品特点
    1.应用范围广,蒸汽、气体、液体的流量均可测量
    2.结构简单而牢固,无可动部件,可靠性高,长期运行稳定
    3.耐磨、耐脏,无须机械维修,使用寿命长,安全防爆,适用于恶劣环境
    4.隔离型电流输出,干扰抑制能力良好
    5.抗震性能好,零点无漂移,有效消除外界震动影响
    6.表面贴装工艺电路,结构紧凑,可靠性高,测量范围宽,量程比可达30:1
    7.压力损失小,动态测量范围宽,不锈钢材质表体,耐腐蚀性强
    8.(0~5)KHz频率输出、(4~20)mA+HART、Modbus协议,可与工业自动化系统连接
    9.现场液晶显示,同时瞬时流量显示、累计总量显示、百分比显示、频率显示
    10.三线制选项支持通过蓝牙通信方式设置参数,可在短距离(20米内)对仪表进行无线设置参数,方便现场操作

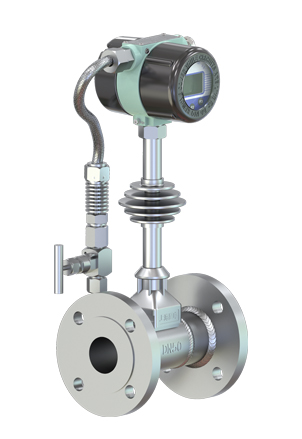

    11.提供温压一体化产品选项,节约用户安装成本
    选型资料 联系我们
    技术参数

    测量流体:液体、气体、蒸汽

    示值最大允许误差:±1.0%FS±1.5%FS

    重复性:≤0.33%、≤0.5%

    介质温度:-200℃~250℃-200℃~450℃

    量程比:10:1

    口径范围:DN15~DN300(管道式)  DN80~DN2000(插入式)

    公称压力:管道式:≤10MPa;夹持式:≤4MPa

    材质:304SS、316LSS、CS

    安装形式:夹持式、法兰式、插入式、卫生型

    流速范围:气体:5~70m/s;液体:0.5~7m/s

    防护等级:IP66

    电源:24VDC(18V-30V)

    信号输出:4~20mA、脉冲信号

    通信协议:HART通信、Modbus-RS485,FF

    电气接口:M20×1.5、NPT1/2、NPT1/4

    防爆标志:Ex db IIC T6 Gb,Ex ia IIC T6 Ga

    结构形式:一体型、分体型

    环境温度:-40℃~70℃

    相对湿度:湿度5%~90%
