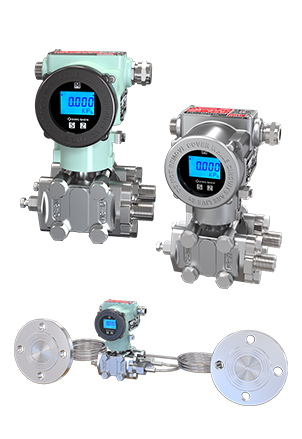

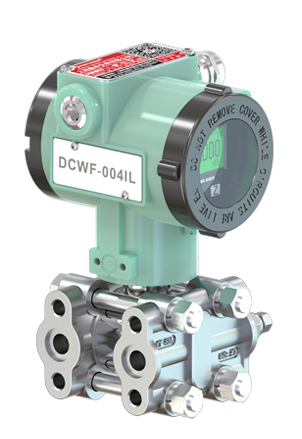

压力(差压)变送器

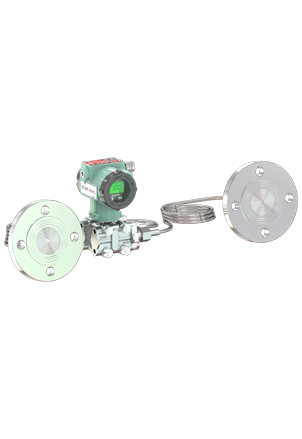

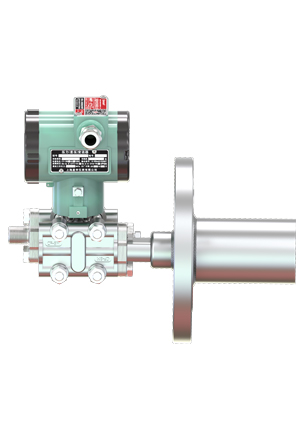

IGP/IAP/IDP20系列压力(差压)变送器有多种形式,能精确、可靠地测量表压力、绝对压力、差压或液位等,变送器输出二线制4~20mA DC的标准信号,还可通过HART协议或FF总线提供数字信号输出,方便地用软件进行远端组态和监控。所有变送器均具有现场数字显示,直观地指示测量压力。智能型产品的LCD 多段显示器可同时显示测量压力、电流或百分比,并以棒图形式显示测量值的百分度,当变送器出现故障时,LCD 指示器将显示报警信息。 变送器可方便地进行重新标定,智能型变送器带有现场按键,配合LCD 参数指示,也可方便地进行现场组态或调试。产品采用标准模块化设计,具有相同的上部结构,可以方便地进行更换或升级。传感器提供可选的多样材质,以满足不同的现场工况需求。 当变送器需要同过程保持隔离状态时,可配接远传或直接安装的压力隔离膜盒。膜盒密封隔离系统适用于腐蚀性、粘稠性、高温、有毒性、有卫生要求或容易积聚和凝结的过程流体。 产品适用于液体、气体和蒸汽介质的测量,广泛应用于石油化工、电站、冶金、制药、食品、舰船及其它大多数工业场合。

产品特点
1.具有结构简单、灵巧、方便安装和维护工作量少、坚固抗振的特点
2.支持三按键,采用全隔离HART协议智能模块,方便现场组态
3.具有二线输入输出全隔离,变送器具有较强抗干扰
4.带高亮白色背光表头,指示醒目,外观流行
5.量程覆盖宽0~0.2KPa~40MPa,零点和量程调整互不影响
6.精度0.075级,抗单向过载能力强,高稳定性,迁移比100:1
7.微小温度漂移,性能达到行业较高水平,无机械传动部件,维修工作量小,坚固抗振
8.接触介质的膜片材料可选,防爆壳体结构,具有隔爆和本安防爆认证
选型资料 联系我们
技术参数

供电电压:12~32VDC (标准为24VDC)

输出信号:二线制4~20mADC, HART通信协议或FF总线

现场指示器:智能型5位带背光LCD数字显示

智能型故障报警:低点报警电流3.6mA,高点报警电流22.8mA

迁移特性:正负迁移后,其量程的上下限均不得超过量程的极限,最大正迁移量为最小调校量程的500%,最大负迁移量为最小调校量程的600%

环境温度:电子电路:-40~+85℃

电磁辐射影响:在射频电磁辐射等级为最高3级V/m,扫描频率范围100~1000MHz下,变化值的最大误差小于0.05%,满足IEC801标准设计

静放电影响:在接触放电最高等级4级8kV下,变化值的最大变化误差小于0.05%

电气接口:2个1/2NPT,一端为不锈钢堵头,一端为标准电缆锁紧接头,可互换,对隔爆型,配防爆电缆接头,适用于外径为φ8~φ10的接线电缆

防护等级:IP66

防爆标志:Ex db  II CT2~T6 Gb,Ex ia  II CT2~T4 Ga

安装方式:直接同过程连接或通过支架安装在管道上

接线盒材质:低铜压铸铝合金,表面喷涂环氧树脂。
