产品执行标准：JB/T9245-1999 锅炉用玻璃板水位计
法兰标准：HG/T 20592、HG/T 20615，或用户指定
安装中心距：L=600，670（或用户指定）
公称压力：PN≤42MPa
设计温度： t≤550℃
阀门自锁压力：P≥0.3MPa
| 型号 |

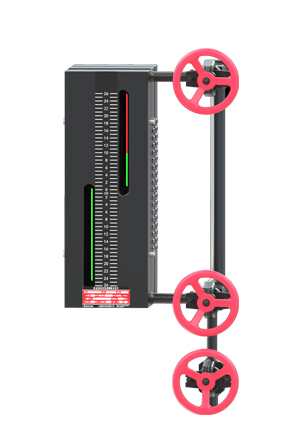

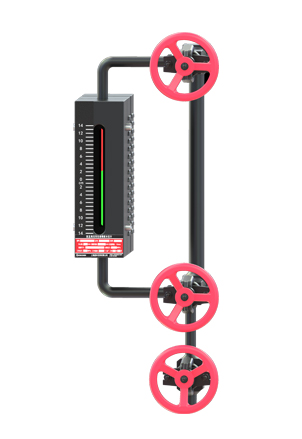

UB-GS10 (UB-GSW10) |

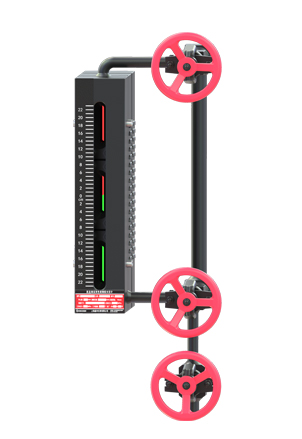

UB-GS16 (UB-GSW16) |

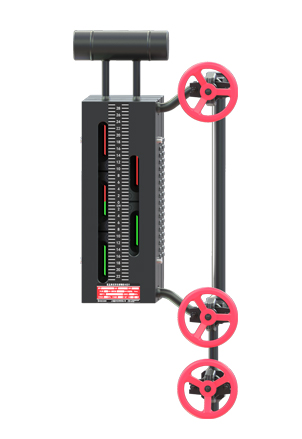

UB-GS25 (UB-GSW25) |
UB-GS42 (UB-GSW42) |
| 公称压力（MPa) | 10 | 16 | 25 | 42 |
| 饱和温度下最高工作压力(MPa) | 6.3 | 11 | 16 | 22 |
|
工作温度（℃） |
315 | 315 | 345 | 375 |
| 接口形式 | 用户指定 <常用焊接或法兰连接（常用焊接接管￠28×4、￠42×6）> | |||
| 中心距 | L=600mm，L=670mm或按用户需求订制 | |||
| 显示窗数 | 1（2） | 3（3） | 3（5） | 3（7） |
| 可视范围（mm） | 255（510） | 430(355) | 346(452) | 295(466) |
|
外形尺寸 （mm) |
1050×400×550
(1050×430×550) |
1050×400×550 (1050×470×570) |
1050×400×550 (1050×470×600) |
1050×400×550 (1050×470×600) |
| 净重（kg) | 85(120) | 90(130) | 90(140) | 130(140) |
| 照明光源 | 特制冷光源（功率＜40W），输入电源：220VAC，输出电源：12VDC | |||
| 监视方式 | 就地正前方目视，或彩色工业电视远程监视 | |||
| 注：表格中括号内数据是指选型为无盲区型号时所对应的数据，如：UB-GSW25为五窗无盲区，此无盲区是指可视长度范围内无盲区显示。用户如有特殊要求可在订货时说明 | ||||
