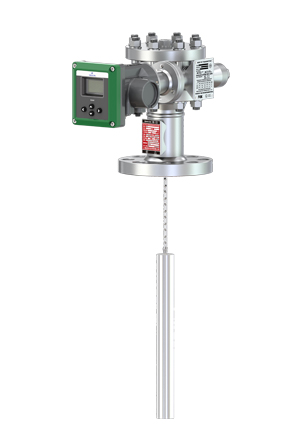

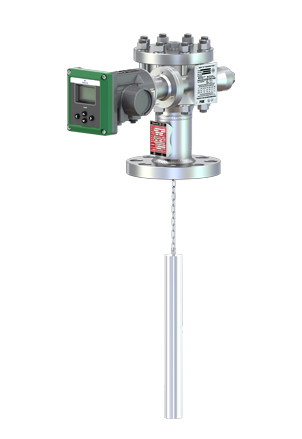

浮筒式液位计

LC3010系列浮筒式液位计是本公司采用美国费希尔公司原装FIELDVUE DLC3000系列智能液位变送器表头,其余部分(包括液位计主体、内浮筒等)由本公司设计制造的产品。 该液位计可用来测量液位、界位或密度。输出4~20mA标准电流信号,并可叠加符合HART通信协议的数字信号。使用与DLC3000系列智能液位变送器相兼容的HART手操器,可获取来自过程、智能液位变送器或浮筒测量室的信息,用户可查询、组态、标定或测试智能液位变送器。 仪表测量精度高、性能可靠、长期稳定性好、使用方便,广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位和密度测量与控制。

产品特点
LC3010系列产品由原装进口智能液位变送器表头与浮筒测量室、测量机构、内浮筒、扭力管等组成。内浮筒浸没在测量室内的液体中,与扭力管系统刚性连接。扭力管系统承受的力量是内浮筒自重减去内浮筒所受的液体浮力的净值,在这种合力作用下的扭力管扭转一定角度。被测液体的位置、密度或界位高低的变化引起内浮筒位置的变化,该变化被传递到扭力管组件,使其产生旋转。扭力管的旋转运动传递到智能液位变送器杠杆上,使固定在杠杆组件上的磁铁发生位移,改变了由霍尔效应传感器检测的磁场并转换为电信号。变送器采用单片机与相关的电子线路测量过程变量,提供二线制4~20mA电流信号输出,并驱动LCD液晶显示器及提供HART通信能力。变送器内的单片机不仅有环境温度补偿和线性化处理功能,同时也对由于过程温度变化而引起的液体密度变化进行补偿。
选型资料 联系我们
技术参数

测量范围:300~3000mm

最大允许误差:±0.5%FS, ±1%FS

供电电压:24VDC(12V~30VDC);变送器内有反极性保护

输出信号:模拟量:4~20mADC,数字量:HART1200波特移频键控(FSK)

通讯协议:HART,FF现场总线

液晶显示LCD:mA或液位(界位)毫米高度、温度、扭力管转角及百分数范围

负载电阻:600Ω(24VDC供电时)

密    度:ρ≤2g/cm3

密 度 差:≥0.05g/cm3

公称压力:PN≤42.0MPa

过程温度:-196~500℃

环境温度:指示仪表:+5℃~+40℃,传感器:-40℃~+85℃

保温接口:G1/2”外螺纹,或用户指定

防爆标志:Ex iaⅡC T1~T5 Ga,Ex dⅡC T1~T6 Gb

防护等级:NEMA4X及IEC60529  IP66

电气接口:1/2NPT内螺纹

法兰标准:ANSI B16.5,HG/T 20592,HG/T 20615,或用户指明

材    质:内浮筒:304SS、316SS、316LSS

夹持体:20#、304SS、316LSS、2205、哈氏合金、蒙乃尔等

保温夹套:304SS

外浮筒:20#、304SS、316LSS、2205、哈氏合金、蒙乃尔等

扭力管:标配为Inconel 600,可选316L、哈氏合金等

接线盒:铝合金

本公司可根据用户的特殊参数和要求进行特殊设计
