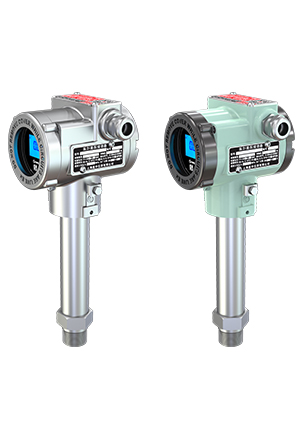

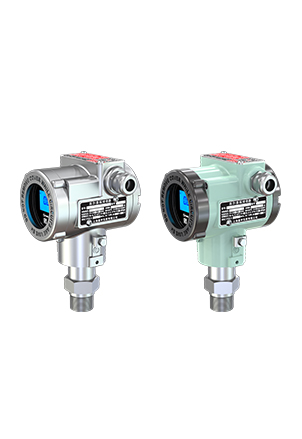

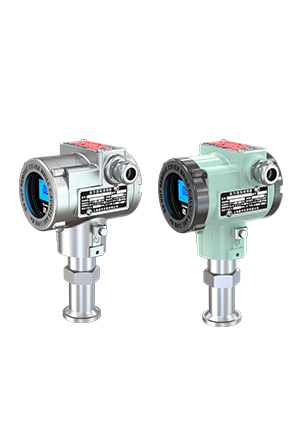

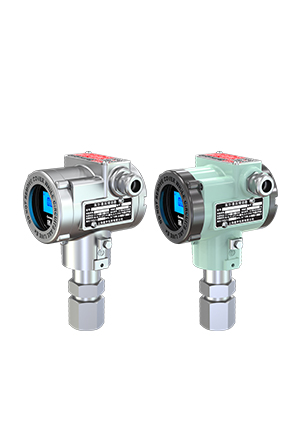

工业压力变送器

IGP/IAP10系列压力变送器采用高精度、高稳定性的传感器组件，通过高可靠性的智能电子模块，将被测介质的表压或绝对压力转换成二线制4～20mADC的标准信号输出，还可用HART协议或FF现场总线提供数字信号输出，以方便地用软件进行远端组态和监控。 IGP/IAP10系列压力变送器具有多种安装形式能精确、可靠地测量表压力、绝对压力或液位，所有变送器均具有现场数字显示，直观地指示测量压力或液位。智能型产品的LCD多段显示器可同时显示测量压力、电流或百分比，并以棒图形式显示测量值的百分度，当变送器出现故障时，LCD指示器将显示报警信息。 IGP/IAP10系列压力变送器采用标准模块化设计，具有相同的上部结构，可以方便地进行更换或升级。具有多量程、多种安装形式、多样材质的传感器选装，以满足不同的现场工况需求。当变送器需要同过程生产设备保持隔离状态时，可配接远传或直接安装的压力隔离膜盒。膜盒密封隔离系统适用于腐蚀性、粘稠性、高温、有毒性、有卫生要求或容易积聚和凝结的过程流体。适用于液体、气体或蒸汽的流量以及液位、密度和压力测量，广泛应用于石油、化工、电站、冶金、制药、食品、舰船及其它大多数工业场合。

产品特点

1.具有结构简单、灵巧、方便安装和维护工作量少、坚固抗振的特点
2.支持三按键，采用全隔离HART协议智能模块，很方便现场组态
3.具有二线输入输出全隔离，变送器具有较强抗干扰
4.带LCD背光显示表头，指示醒目，外观流行
5.量程覆盖宽0~0.2KPa~40MPa，零点和量程调整互不影响
6.精度0.075级，抗单向过载能力强，高稳定性，迁移比100：1
7.微小温度漂移，性能达行业较高水平，无机械传动部件，维修工作量少，坚固抗振
8.接触介质的膜片材料可选，防爆壳体结构，具有隔爆和本安防爆认证

选型资料联系我们

测量范围：表压力变送器（IGP10）最大测量范围：-100kPa~25MPa 最小测量范围：0~4kPa；

绝压力变送器（IAP10）最大测量范围：-100kPa~25MPa 最小测量范围：0~4kPa

供电电压：24VDC

负载电阻：24VDC,250~650Ω

输出信号：二线制4~20mADC，HART 通信协议或FF总线

最大允许误差：±0.075%FS

稳定性：优于0.1%FS/年

响应时间：＜1ms

过载极限：最大量程压力值的3倍（21MPa 以上为最大量程的1.5倍）

环境温度：-40～75℃

相对湿度：0～95%RH

过程温度：（1)0～80℃ (2) -65～150℃ (3) 0～350℃

RF影响：当变送器安装在适当位置的罩盖上时对射频率为27~100MHz之间和场强为30V/m 的干扰输出误差小于量程的0.1%

防护等级：IP66

电气接口：两个1/2NPT 内螺纹

防爆标志：Ex db II C T2～T6 Gb，Ex ia II C T1～T4 Ga
